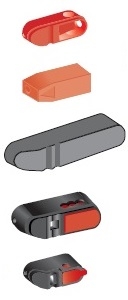

Akcesoria do przełączników I-0-II z napędem ręcznym OT16-125
Poniżej tabele doboru typowych elementów takich jak pokrętła, rączki, styki i wałki.
| Pokrętła do montażu na przełączniku | ||||
| Montaż bezpośredni na przełączniku. Nie jest potrzebny wałek. | ||||
| Do przełączników |
Kolor | Typ | Numer identyfikacyjny |
|
 |
Z możliwością blokowania w pozycji 0 | |||
| OT16...80F_C | Czarne | OHBS2 | 1SCA109089R1001 | |
| OT16...80F_C | Czerwone | OHRS2 | 1SCA108598R1001 | |
| OT16...80F_C | Czarne | OHBS12 | 1SCA108252R1001 | |
| OT16...80F_C | Czerwone | OHRS12 | 1SCA108253R1001 | |
| OT100...125F_C | Czarne | OHBS11 | 1SCA109092R1001 | |
| Bez możliwości blokowania | ||||
| OT16...80F_C | Czarne | OHBS3 | 1SCA108320R1001 | |
| OT16...80F_C | Czerwone | OHRS3 | 1SCA108667R1001 | |
| OT100...125F_C | Czarne | OHBS9 | 1SCA108665R1001 | |
| OT100...125F_C | Czerwone | OHRS9 | 1SCA108666R1001 | |
| Do przełącznika |
Kolor | Wymiar walka [mm] | Typ | Numer identyfikacyjny |
|
| Pokrętła i rączki I-0-II , do mocowania na drzwiach | |||||
 |
Pokrętło IP 65, z możliwością blokowania w pozycji 0 przy pomocy maksymalnie 3 kłódek o średnicy jarzma 5...8 mm (dwa dolne otwory) i 5...6,3 mm (górny otwór). Blokada drzwi w pozycji 1 i w pozycji II oraz przy blokowaniu kłódką w pozycji 0. | ||||
| OT16...125F_C | Czarne | 6 | OHBS2AJE011 | 1SCA105220R1001 | |
| OT16...125F_C | Żółto-czerwone | 6 | OHYS2AJE011 | 1SCA105301R1001 | |
| Rączka plastikowa I-0-II | |||||
| Z możliwością blokowania we wszystkich pozycjach | |||||
 |
Rączka plastikowa IP65 z możliwością blokowania w pozycji 0 przy pomocy maksymalnie 3 kłódek o średnicy jarzma φ 5... 10 mm. Blokada drzwi w pozycji I i w pozycji II i przy blokowaniu kłódką pozycji 0 | ||||
| OT16...125F_C | Czarne | 6 | OHB45J6E311 | 1SCA022817R2130 | |
| OT16...125F_C | Żółto-czerwone | 6 | OHY45J6E311 | 1SCA022817R2300 | |
| Z możliwością blokowania w pozycji 0 | |||||
| Rączka plastikowa IP65 z możliwością blokowania w pozycji 0 przy pomocy maksymalnie 3 kłódek o średnicy jarzma 0 5... 10 mm. Blokada drzwi w pozycji I i w pozycji II i przy blokowaniu kłódką pozycji 0 | |||||
| OT16...125F_C | Czarne | 6 | OHB45J6E011 | 1SCA022594R7110 | |
| OT16...125F_C | Żółto-czerwone | 6 | OHY45J6E011 | 1SCA022817R2210 | |
| Wałki do pokręteł (OXS_ ) | |||||
| Do przełączników |
Głębokość montażowa [mm] |
Długość [mm] |
Typ | Numer identyfikacyjny |
|
 |
Wałek 6 mm | ||||
| OT16...40F_C | 103...114 | 85 | OXS6X85 | 1SCA101647R1001 | |
| OT16...40F_C | 123... 134 | 105 | OXS6X105 | 1SCA108043R1001 | |
| OT16...40F_C | 138... 149 | 120 | OXS6X120 | 1SCA101654R1001 | |
| OT16...40F_C | 148... 159 | 130 | OXS6X130 | 1SCA101655R1001 | |
| OT63...80F_C | 121...131 | 85 | OXS6X85 | 1SCA101647R1001 | |
| OT63...80F_C | 141...151 | 105 | OXS6X105 | 1SCA108043R1001 | |
| OT63...80F_C | 156... 166 | 120 | OXS6X120 | 1SCA101654R1001 | |
| OT63...80F_C | 166... 176 | 130 | OXS6X130 | 1SCA101655R1001 | |
| OT100...125F_C | 120... 130 | 85 | OXS6X85 | 1SCA101647R1001 | |
| OT100...125F_C | 140... 150 | 105 | OXS6X105 | 1SCA108043R1001 | |
| OT100...125F_C | 155... 165 | 120 | OXS6X120 | 1SCA101654R1001 | |
| OT100...125F_C | 165... 175 | 130 | OXS6X130 | 1SCA101655R1001 | |
| Wałki do rączek (OXP_ ) | |||||
| Do przełączników |
Głębokość montażowa [mm] |
Długość [mm] |
Typ | Numer identyfikacyjny |
|
 |
Wałek 6 mm | ||||
| OT16...40F_C | 164... 175 | 150 | ОХР6Х150 | 1SCA022295R5600 | |
| OT16...40F_C | 184... 195 | 170 | ОХР6Х170 | 1SCA108224R1001 | |
| OT16...40F_C | 279...290 | 265 | ОХР6Х265 | 1SCA108225R1001 | |
| OT16...40F_C | 414...425 | 400 | ОХР6Х400 | 1SCA108226R1001 | |
| OT63...80F_C | 183... 194 | 150 | ОХР6Х150 | 1SCA022295R5600 | |
| OT63...80F_C | 203...214 | 170 | ОХР6Х170 | 1SCA108224R1001 | |
| OT63...80F_C | 298...309 | 265 | ОХР6Х265 | 1SCA108225R1001 | |
| OT63...80F_C | 433...444 | 400 | ОХР6Х400 | 1SCA108226R1001 | |
| OT100...125F_C | 192...206 | 150 | ОХР6Х150 | 1SCA022295R5600 | |
| OT100...125F_C | 212...226 | 170 | ОХР6Х170 | 1SCA108224R1001 | |
| OT100...125F_C | 307...321 | 265 | ОХР6Х265 | 1SCA108225R1001 | |
| OT100...125F_C | 442...456 | 400 | ОХР6Х400 | 1SCA108226R1001 | |
| Do przełączników |
Funkcje styków |
Strona mocowania |
Typ | Numer identyfikacyjny |
|
| Styki pomocnicze do OT16...125F i OTM40...125F | |||||
 |
Mocowanie zatrzaskowe do przełącznika, IP 20, maksymalnie 2 styki z jednej strony, b = 16. Przekrój kabla maksymalnie 2x2,5 mm2. Działanie jednoczesne ze stykami głównymi. |
||||
| OT_16...125F_C | 1NO | Prawa | OA1G10 | 1SCA022353R4970 | |
| OT_16...125F_C | 1NZ | Prawa | OA8G01 | 1SCA022744R2240 | |
| OT_16...125F_C | 1NO | Lewa | OA7G10 | 1SCA022673R1140 | |
| OT_16...125F_C | 1NZ | Lewa | OA1G01 | 1SCA022353R4890 | |
Akcesoria do przełączników I-0-II z napędem ręcznym OT160-800
Poniżej tabele doboru typowych elementów takich jak pokrętła, rączki, styki i wałki.
| Do przełącznika |
Kolor | Wymiar walka [mm] |
Typ | Numer identyfikacyjny |
|
 |
Rączka plastikowa I-0-II | ||||
| Z możliwością blokowania we wszystkich pozycjach | |||||
| Rączka plastikowa IP65 z możliwością blokowania w pozycji 0 przy pomocy maksymalnie 3 kłódek o średnicy jarzma ɸ 5... 10 mm. Blokada drzwi w pozycji I i w pozycji II i przy blokowaniu kłódką pozycji 0 | |||||
| OT160...250_C | Czarne | 6 | OHB65J6E311 | 1SCA022662R4730 | |
| OT315...400_C | Czarne | 12 | OHB95J12E311 | 1SCA022779R2140 | |
| OT630...800_C | Czarne | 12 | OHB125J12E311 | 1SCA022615R1730 | |
|
|
Z możliwością blokowania w pozycji 0 | ||||
| Rączka plastikowa IP65 z możliwością blokowania w pozycji 0 przy pomocy maksymalnie 3 kłódek o średnicy jarzma ɸ 5... 10 mm. Blokada drzwi w pozycji I i w pozycji II i przy blokowaniu kłódką pozycji 0 | |||||
| ОТ160...250_С | Czarne | 6 | OHB65J6E011 | 1SCA022383R2480 | |
| ОТ160...250_С | Żółto-czerwone | 6 | OHY65J6E011 | 1SCA022779R1840 | |
| ОТ315...400_С | Czarne | 12 | OHB95J12E011 | 1SCA022621R0760 | |
| ОТ315...400_С | Żółto-czerwone | 12 | OHY95J12E011 | 1SCA022621R0920 | |
| ОТ630...800_С | Czarne | 12 | OHB125J12E011 | 1SCA022589R3340 | |
| ОТ630...800_С | Żółto-czerwone | 12 | OHY125J12E011 | 1SCA022615R1650 | |
|
|
Rączki mocowane bezpośrednio na przełączniku. | ||||
| Rączka plastikowa I-0-II. Blokowana 3 kłódkami w pozycji 0. Dołączony wałek i osłona mechanizmu. | |||||
| OT160...250_C | Czarny | OTV250ECK | 1SCA022783R0090 | ||
| OT315...400_C | Czarny | OTV400ECK | 1SCA022783R0170 | ||
| OT630...800_C | Czarny | OTV800ECK | 1SCA022797R2470 | ||
| Wałki do rączek (OXP_ ) | |||||
| Do przełączników |
Głębokość montażowa [mm] |
Długość [mm] |
Typ | Numer identyfikacyjny |
|
 |
Wałek 6 mm | ||||
| OT160...250_C | 166...214 | 90 | ОХР6Х90 | 1SCA022064R1180 | |
| OT160...250_C | 209...254 | 130 | ОХР6Х130 | 1SCA022057R0570 | |
| OT160...250_C | 240...285 | 161 | ОХР6Х161 | 1SCA022067R1760 | |
| OT160...250_C | 289...334 | 210 | ОХР6Х210 | 1SCA022295R6080 | |
| OT160...250_C | 369...414 | 290 | ОХР6Х290 | 1SCA022042R6370 | |
| OT160...250_C | 439...484 | 360 | ОХР6Х360 | 1SCA022042R6530 | |
 |
Wałek 12 mm | ||||
| OT315...400_C | 209...266 | 107 | ОХР12Х107 | 1SCA022029R9750 | |
| OT315...400_C | 243...307 | 148 | ОХР12Х148 | 1SCA022658R5570 | |
| OT315...400_C | 261...325 | 166 | ОХР12Х166 | 1SCA022325R7100 | |
| OT315...400_C | 280...344 | 185 | ОХР12Х185 | 1SCA022325R6710 | |
| OT315...400_C | 345...409 | 250 | ОХР12X250 | 1SCA022325R6980 | |
| OT315...400_C | 375...439 | 280 | ОХР12X280 | 1SCA022137R5140 | |
| OT315...400_C | 420...484 | 325 | ОХР12X325 | 1SCA022042R5810 | |
| OT315...400_C | 490...554 | 395 | ОХР12X395 | 1SCA022042R5990 | |
| OT315...400_C | 560...624 | 465 | ОХР12X465 | 1SCA022042R6020 | |
| OT630...800_C | 287...355 | 148 | ОХР12Х148 | 1SCA022658R5570 | |
| OT630...800_C | 324...422 | 185 | ОХР12Х185 | 1SCA022325R6710 | |
| OT630...800_C | 389...487 | 250 | ОХР12X250 | 1SCA022325R6980 | |
| OT630...800_C | 464...562 | 325 | ОХР12X325 | 1SCA022042R5810 | |
| OT630...800_C | 534...632 | 395 | ОХР12X395 | 1SCA022042R5990 | |
| OT630...800_C | 604...702 | 465 | ОХР12X465 | 1SCA022042R6020 | |
| Do przełączników |
Funkcje styków |
Strona mocowania |
Typ | Numer identyfikacyjny |
|
| Styki pomocnicze do OT160...2500 i OTM160...2500 | |||||
| |
Mocowanie z prawej strony przełącznika. Maksymalnie można zamocować 8 styków (po 4 do każdego z rozłączników). Działanie jednoczesne ze stykami głównymi, IP 20. Wersje _AU mają pozłacane styki do pracy przy niskich napięciach i w trudnych warunkach środowiska. | ||||
| OT_160...2500_C_ | 1NO | Prawa | OA1G10 | 1SCA022353R4970 | |
| OT_160...2500_C_ | 1NZ | Prawa | OA3G01 | 1SCA022456R7410 | |
| OT_160...2500_C_ | 1NO | Prawa | OA1G10AU | 1SCA022436R7910 | |
| OT_160...2500_C_ | 1NZ | Prawa | OA3G01AU | 1SCA022819R5260 | |
