| Producent | Stego |
| Seria | STO 011 / STS 011 |
| Typ | Termostat miniaturowy |
| Rodzaj czujnika | bimetaliczny |
| Żywotność | >100 000 cykli |
| Max. Prąd rozruchowy | 16A przez 10sek. |
| Podłączenie | 2-polowe zaciski 2.5mm |
| Montaż | szyna DIN |
| Obudowa | tworzywo sztuczne |
| Wymiary | 70x33x42mm |
| Pozycja pracy | dowolna |
| Temperatura pracy | -45 - +80°C |
| Stopień ochrony | IP20 |

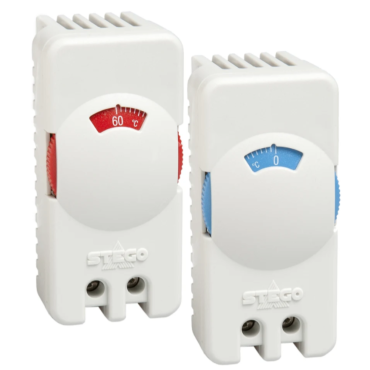

STO 011: Termostat otwierający (NC) do sterowania w układach ogrzewania. Styk (NC) wyłącza ogrzewacz po osiągnięciu ustawionej temperatury i załącza obwód przy spadku temperatury poniżej ustawionego progu.
STS 011: Termostat zamykający (NO) do sterowania w układach wentylacji i chłodzenia lub sygnalizacji. Styk (NO) załącza wentylator lub inne urządzenie chłodzące po przekroczeniu ustawionej temperatury. Po schłodzeniu do temperatury nastawionej rozłącza obwód.
Umieszczony na skali termostatu STO 011 specjalny znacznik ułatwia nastawę termostatu zapewniającą dodatnią temperaturę w aplikacji. Obudowa zapewnia optymalną cyrkulację powietrza wokół bimetalu.
Podstawowe cechy:
| Podstawowe dane techniczne | |
| Różnica temperatur przełączania | 7K (±4K tolerancja) |
| Rodzaj czujnika | bimetaliczny |
| Rodzaj kontaktu | szybkodziałający NC lub NO |
| Max. prąd łączenia | AC 250V, 10 (2) A AC 120V, 15 (2) A DC 30W przy DC 24V do DC 72V |
| Max. prąd rozruchowy | AC 16A przez 10 sek. |
| Podłączenie | 2-polowe zaciski, siła dokręcania 1Nm max. |
| Montaż | klamra mocująca na szynę DIN 35mm, EN 60715 |
| Obudowa | tworzywo sztuczne UL94 V-0, jasnoszare |
| Wymiary | 70 x 33 x 42mm |
| Pozycja pracy | dowolna |
| Temperatura pracy | -45 do +80°C |
| Stopień ochrony | IP20 |
Ważne: System styków regulatora jest poddawany na wpływ środowiska, dlatego rezystancja styku może ulegać zmianom.
Może to powodować samogrzanie się styku lub/i spadek napięcia na nim.
Nastawa przeciwzamrożeniowa
Nastawa przeciwzamrożeniowa jest wskazana za pomocą symbolu na skali nastaw termostatu STO 011. Odpowiada nastawie +11°C, która zapewnia pewność załączenia układu ogrzewania powyżej 0°C.
|
Termostat miniaturowy STO 011 / STS 011. Tabela wykonań podstawowych |
||
|
Zakres. |
STO 011 |
STS 011 |
|
0 do +60°C
|
01115.0-00
|
01116.0-00 |
| Numer katalogowy | Zakres regulacji temp. dla NO | Zakres regulacji temp. dla NC | Konfiguracja styków | Zastosowanie |
|---|---|---|---|---|
| 01115.0-00 | - | 0 do +60°C | NC | - |
| 01116.0-00 | 0 do +60°C | - | NO | - |
