| Producent | General Electric |
| Seria | Efficor EC |
| Ilość biegunów | 3 bieguny |
| Zakres prądowy | od 9 do 105A (AC3) i 25-140A (AC1) |
| Niski poziom hałasu | do 32dBA |
| zakres temperatury pracy | od -40st.C do +55st.C |
Uwaga: Produkty dostępne do wyczerpania stanów magazynowych.

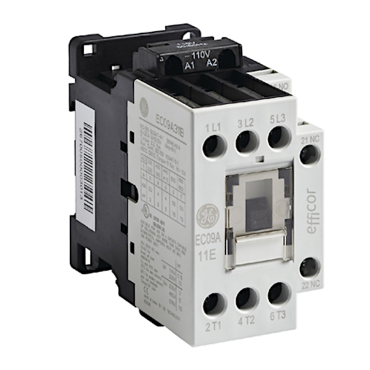

Styczniki Efficor to nowa seria styczników do zastosowań profesjonalnych. Styczniki te są następcą powszechnie znanych styczników CL oraz ich poprzedników: styczników LS i styczników SLA.
Niezawodna technologia
Efrficor to stycznik o najwyższej niezawodności w klasie B10d według najnowszej europejskiej dyrektywy maszynowej. Podwyższona została trwałość, lepsze parametry techniczne wpływają na znaczące obniżenie kosztów serwisowania. Uzyskano doskonałą wytrzymałość elektryczną na poziomie > 1,7 miliona operacji przy prądzie znamionowym w kategorii AC3 (zgodnie z normą EN ISO 13849).
Kompaktowa konstrukcja - oszczędność miejsca
Styczniki do 25A wyposażone są w dwa styki pomocnicze zintegrowane, a wszystkie styczniki w zakresie od 18,5 kW mają jednakową szerokość 45mm. Jeden rozmiar pokrywa zakres prądowy od 9 do 40A.
Zamknięta konstrukcja
Doskonałe zabezpieczenie przed pyłem uzyskano dzięki eliminacji otworów w podstawie, a przezroczysta pokrywa czołowa stanowi dodatkowe zabezpieczenie. Zastosowana konstrukcja chroni i wydłuża żywotność urządzenia oraz zabezpiecza przed agresywnym pyłem ceramicznym. Ciężkie aplikacje przemysłowe i środowisko o dużym zapyleniu nie stanowią żadnej przeszkody.
|
Symbol |
Maks.obciążenie |
Maks. prądrob. silnika |
Dopuszczalneobciążenie |
Wbudowane |
| Styczniki 3-biegunowe serii Efficor EC |
||||
| EC09A311B*** | 25 | 9 | 4 (AC-3) | 1 NO + 1 NC |
| EC12A311B*** | 25 | 12 | 5,5 (AC-3) | 1 NO + 1 NC |
| EC18A311B*** | 32 | 18 | 7,5 (AC-3) | 1 NO + 1 NC |
| EC25A311B*** | 45 | 25 | 11 (AC-3) | 1 NO + 1 NC |
| EC32A300B*** | 60 | 32 | 15 (AC-3) | - |
| EC40A300B*** | 60 | 40 | 18,5 (AC-3) | - |
| Styczniki 4-biegunowe serii Efficor EC | ||||
| EC12A400B*** | 25 | 12 | 16,5 (AC-1) | - |
| EC18A400B*** | 32 | 18 | 22 (AC-1) | - |
| EC25A400B*** | 45 | 25 | 29 (AC-1) | - |
| EC32A400B*** | 60 | 32 | 39,5 (AC-1) | - |
Poniżej podano oznaczenia typowych napięć prądu przemiennego:
| symbol napięcia |
012 | 024 | 042 | 048 | 110 | 120 | 208 | 230 | 240 | 400 | 440 | 480 | 500 | 575 | 600 |
| napięcie AC |
12V | 24V | 42V | 48V | 110V | 120V | 208V | 230V | 240V | 400V | 440V | 480V | 500V | 575V | 600V |
| Symbol | Numer katalogowy | Prąd Ie (AC3) | Moc (AC3) | Prąd (AC1) | Napięcie cewki Us | Styki pomocnicze |
|---|---|---|---|---|---|---|
| EC09A311B042 | 267003 | 9A | 4kW | 25A | 42V 50/60Hz | 1NO+1NC |
| EC09A311B048 | 267004 | 9A | 4kW | 25A | 48V 50/60Hz | 1NO+1NC |
| EC09A311B110 | 267005 | 9A | 4kW | 25A | 110V 50/60Hz | 1NO+1NC |
| EC09A311B230 | 267008 | 9A | 4kW | 25A | 230V 50/60Hz | 1NO+1NC |
| EC12A311B230 | 267022 | 12A | 5.5kW | 25A | 230V 50/60Hz | 1NO+1NC |
| EC18A311B230 | 267036 | 18A | 7.5kW | 32A | 230V 50/60Hz | 1NO+1NC |
| EC25A311B024 | 267044 | 25A | 11kW | 45A | 24V 50/60Hz | 1NO+1NC |
| EC25A311B230 | 267050 | 25A | 11kW | 45A | 230V 50/60Hz | 1NO+1NC |
| EC32A300B230 | 267064 | 32A | 15kW | 60A | 230V 50/60Hz | - |
| EC40A300B230 | 267078 | 40A | 18.5kW | 60A | 230V 50/60Hz | - |
| EF95A300B230 | 270050 | 95A | 45kW | 140A | 230V 50/60Hz | - |
| EF105A300B230 | 270065 | 105A | 55kW | 140A | 230V 50/60Hz | - |
